Centrirni stroj - Corghi EM 9680 C Plus DotLine

Centrirni stroj - Corghi EM 9680 C Plus DotLine

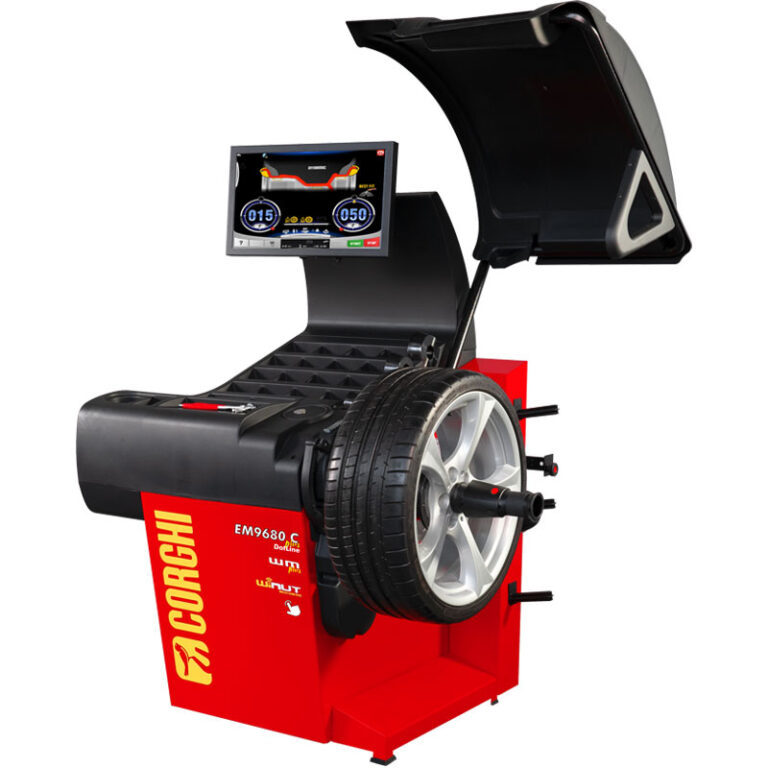

Corghi EM 9680 C Plus DotLine je profesionalni avtomatski digitalni centrirni stroj za kolesa osebnih in lahkih gospodarskih vozil, zasnovan za hitro, natančno in učinkovito uravnoteženje koles v sodobnih vulkanizerskih ter avtoservisnih delavnicah.

Opremljen je s samodejnim pnevmatskim vpenjanjem PneuLock, velikim 22” zaslonom na dotik, inteligentno merilno roko Smart Arm Pro, laserskim sistemom LaserDot in funkcijo RPA za samodejno pozicioniranje kolesa v položaj korekcije.

Centrirni stroj omogoča uravnoteženje koles z največjo maso 85 kg, največjim premerom 1.118 mm in širino do 600 mm. Napredne programske funkcije omogočajo zmanjšanje nepotrebnih delovnih postopkov, optimizacijo porabe uteži in izboljšanje ponovljivosti meritev.

Glavne prednosti centrirnega stroja Corghi EM 9680 C Plus DotLine

• Samodejno pnevmatsko vpenjanje PneuLock – ponovljivo in natančno vpenjanje koles z enakomerno vpenjalno silo.
• 22” zaslon na dotik – velik in pregleden uporabniški vmesnik, primeren tudi za upravljanje z rokavicami.
• Smart Arm Pro – inteligentna merilna roka za samodejni zajem dimenzij in izbiro programov.
• LaserDot – laserski prikaz točnega mesta namestitve samolepilnih uteži.
• RPA – Automatic Positioning – samodejno ustavljanje in pozicioniranje kolesa po meritvi.
• LED-osvetlitev – boljša vidljivost pri čiščenju platišča in nameščanju uteži.
• Čas meritve približno 5,5 sekunde – pri referenčnem kolesu mase 14 kg.
• Največja masa kolesa 85 kg in največji premer 1.118 mm.
• Weight Management Plus – program za zmanjševanje porabe uteži in časa dela.
• Hidden Weight – skrita namestitev uteži za kraki aluminijastega platišča.
• Intelligent Positioning Lite – pomoč pri določanju najprimernejšega položaja koles na vozilu.
• Samodejno prilagajanje merilnega cikla 3 MATIC – različne hitrosti vrtenja glede na izbran način merjenja.
• Možnost shranjevanja in uporabe treh delovnih okolij za različne operaterje.
• USB in LAN povezljivost ter pripravljenost za platformo WeNext.
• Kompakten zaščitni pokrov, primeren za postavitev stroja blizu stene.
• Možnost dodatnega sonarnega merjenja širine platišča in diagnostike radialnega opletanja.

22” zaslon na dotik – hitro in intuitivno upravljanje

Corghi EM 9680 C Plus DotLine je opremljen z velikim 22-palčnim zaslonom na dotik, ki omogoča pregleden prikaz vseh pomembnih informacij med centriranjem.

Uporabniški vmesnik operaterja vodi skozi postopek merjenja, izbire programa in nameščanja korekcijskih uteži.

Zaslon omogoča upravljanje tudi z delovnimi rokavicami ter z umazanimi ali mokrimi rokami, kar je posebej priročno pri intenzivni vsakodnevni uporabi v vulkanizerski delavnici.

Samodejno pnevmatsko vpenjanje PneuLock

Ena ključnih prednosti modela EM 9680 C Plus DotLine je samodejni pnevmatski sistem vpenjanja PneuLock.

Sistem omogoča natančno in ponovljivo pritrditev kolesa z enakomerno vpenjalno silo. S tem zmanjšuje razlike, ki lahko nastanejo pri ročnem zategovanju, in izboljšuje ponovljivost postopka centriranja.

Pnevmatika in platišče sta pritrjena prek vpenjalne gredi premera 40 mm. Za delovanje pnevmatskega vpenjanja je potreben stisnjen zrak s tlakom 7–10 bar.

Za dodatno poenostavitev vpenjanja je na voljo opcijski sistem Winut, ki omogoča aktiviranje vpenjanja s pritiskom na gumb na vpenjalni puši, brez uporabe nožnega pedala.

Smart Arm Pro – inteligentno samodejno merjenje

Smart Arm Pro je napredna digitalna merilna roka za samodejni zajem geometrijskih podatkov platišča.

Sistem omogoča merjenje premera platišča v območju 10–28” in vključuje funkcijo FSP za samodejno aktiviranje ustreznih programov centriranja.

Na ta način se zmanjša potreba po ročnem izbiranju programov na zaslonu, operater pa hitreje preide od merjenja dimenzij do samega uravnoteženja.

Merilna roka v povezavi z laserskim sistemom LaserDot olajša določanje notranjih ravnin aluminijastega platišča in položajev za namestitev korekcijskih uteži.

LaserDot – natančno lasersko pozicioniranje uteži

LaserDot je integriran laserski sistem, ki operaterju jasno prikazuje točno mesto, kamor je treba namestiti samolepilno korekcijsko utež.

Laserski kazalnik zmanjšuje možnost nepravilne namestitve uteži in pospešuje korekcijski postopek.

Operater lahko za pozicioniranje uteži uporabi laserski prikaz ali držalo uteži, odvisno od izbranega postopka.

Vgrajena LED-osvetlitev dodatno izboljša vidljivost notranjega dela platišča, kar olajša pripravo površine in pravilno nameščanje uteži.

RPA – samodejno pozicioniranje kolesa

RPA (Automatic Positioning) omogoča samodejno ustavljanje in pozicioniranje kolesa po zaključeni meritvi.

Centrirni stroj kolo samodejno zavre in ga premakne v ustrezen položaj za namestitev korekcijske uteži.

Operaterju zato ni treba ročno iskati mesta korekcije, kar skrajša delovni postopek ter poenostavi centriranje.

V kombinaciji s sistemom LaserDot omogoča hitro in natančno nameščanje korekcijskih uteži.

Weight Management Plus – manj uteži in krajši čas dela

Weight Management Plus je napreden program za optimizacijo porabe korekcijskih uteži in časa centriranja.

Po navedbah proizvajalca lahko program zmanjša čas dela do 20 % in porabo uteži do 30 %, odvisno od pogojev uporabe.

Na zaslonu so prikazani števci, ki operaterju omogočajo spremljanje prihrankov uteži, časa in stroškov.

Sistem pomaga izboljševati učinkovitost vulkanizerske delavnice in zmanjševati porabo materiala.

Skrita namestitev uteži in dodatni programi

Centrirni stroj Corghi EM 9680 C Plus DotLine vključuje različne profesionalne programe za uravnoteženje koles.

• Hidden Weight – skrivanje korekcijskih uteži za kraki aluminijastega platišča.
• Bike Split – razdelitev korekcijske mase pri ustreznih programih centriranja.
• OPT Flash – program optimizacije neuravnoteženosti kolesa.
• Shift Plane – prilagajanje korekcijskih ravnin.
• Easy Cal – poenostavljen postopek kalibracije.
• 3 MATIC – sistem različnih hitrosti merilnega cikla.

Intelligent Positioning Lite – optimalna razporeditev koles na vozilu

Intelligent Positioning Lite omogoča analizo in shranjevanje podatkov o posameznih kolesih vozila.

Na podlagi zbranih podatkov sistem predlaga najprimernejšo razporeditev koles na vozilu z namenom izboljšanja udobja med vožnjo.

Ob uporabi dodatnega sonarnega sistema za merjenje radialnega opletanja je mogoče izvajati razširjeno diagnostiko koles.

Opcijska diagnostika radialnega opletanja – Sonar Run-Out in BestFit

Za centrirni stroj je na voljo dodatni sonarni sistem za merjenje radialnega opletanja kolesa.

Sistem omogoča odkrivanje geometrijskih nepravilnosti, ki lahko povzročajo vibracije tudi po pravilnem uravnoteženju kolesa.

Ob vgrajenem diagnostičnem sonarnem senzorju se aktivira funkcija BestFit, ki na zaslonu prikazuje območje največjega odstopanja ter predlaga ustrezen položaj namestitve kolesa na pesto vozila.

Pomembno: diagnostični sonar Run-Out in pripadajoča funkcija BestFit zahtevata dodatno opremo in nista vključena v osnovno izvedbo.

USB, LAN in povezljivost WeNext

Centrirni stroj EM 9680 C Plus DotLine ima možnost povezovanja prek USB in LAN-vmesnikov.

USB omogoča priklop združljivih dodatnih naprav in posodabljanje programske opreme, LAN pa povezavo stroja z omrežjem podjetja.

Stroj je pripravljen tudi za povezovanje s platformo WeNext, ki omogoča vključevanje servisne opreme v digitalno delovno okolje.

Ergonomska zasnova in prostorsko varčen zaščitni pokrov

Sprednji del centrirnega stroja je oblikovan tako, da operaterju omogoča lažji dostop do notranjega dela platišča.

Patentirana zasnova zaščitnega pokrova omogoča postavitev stroja blizu stene in s tem učinkovitejšo uporabo delovnega prostora.

Zaščitni pokrov omogoča delo s kolesi največjega premera 1.118 mm (44”).

Za lažje nameščanje težjih koles sta kot dodatna oprema na voljo mehanska oziroma samodejna izvedba dvigala za kolesa.

Tehnični podatki – Corghi EM 9680 C Plus DotLine

Tehnična brošura Corghi EM 9680 C Plus DotLine (PDF)

Za podrobnejšo predstavitev centrirnega stroja Corghi EM 9680 C Plus DotLine, njegovih funkcij, tehničnih podatkov, dimenzijskih skic in dodatne opreme si oglejte uradno brošuro proizvajalca v angleškem jeziku.

Prenesite tehnično brošuro Corghi EM 9680 C Plus DotLine (PDF – angleški jezik)

Standardna oprema

Centrirni stroj Corghi EM 9680 C Plus DotLine je v izvedbi C opremljen s pnevmatskim sistemom vpenjanja PneuLock, 22” zaslonom na dotik, merilno roko Smart Arm Pro, laserskim sistemom LaserDot in LED-osvetlitvijo.

Priložena brošura prikazuje tudi osnovne vpenjalne pripomočke, centrirne stožce in delovno orodje. Natančen obseg standardno dobavljenih vpenjalnih pripomočkov je treba preveriti glede na naročeno izvedbo.

Dodatna oprema in nadgradnje

Za razširitev možnosti uporabe so na voljo naslednji dodatki:

• Winut – opcijska izvedba samodejnega brezžičnega upravljanja vpenjanja prek gumba na vpenjalni puši.
• 8-21100230 – TT-Ø: samodejno dvigalo za kolesa.
• 8-21100248 – TT-R: ročno dvigalo za kolesa.
• 8-21100250 – ROD: komplet sonarnega senzorja za diagnostiko radialnega opletanja.
• 8-21100293/90 – AWD: senzor za samodejno merjenje širine platišča.
• 8-21120005: komplet barvnega tiskalnika A4 s priključkom USB in nosilcem.
• 8-21100244_HPC: komplet osmih visokopreciznih centrirnih puš.
• 8-21100253/16: stojalo za centrirne puše v barvi RAL 3002.
• 8-21100251: podajalnik samolepilnih korekcijskih uteži.
• 8-21100252: kolut samolepilnih korekcijskih uteži.

Dodatna oprema in nadgradnje niso vključene v standardno dobavo, razen če je to posebej navedeno v ponudbi.

Zakaj izbrati centrirni stroj Corghi EM 9680 C Plus DotLine?

Corghi EM 9680 C Plus DotLine je napredna rešitev za vulkanizerske in avtoservisne delavnice, ki potrebujejo hitro, natančno in ponovljivo centriranje koles.

Samodejno pnevmatsko vpenjanje PneuLock, 22” zaslon na dotik, Smart Arm Pro, LaserDot, funkcija RPA in program Weight Management Plus omogočajo učinkovito delo, manj nepotrebnih postopkov ter optimizacijo porabe korekcijskih uteži.

Opomba: Izvedba EM 9680 C uporablja samodejno pnevmatsko vpenjanje PneuLock. Sistem Winut, dodatni sonarni senzorji, dvigala za kolesa in ostali navedeni dodatki so opcijska oprema. Dejanska dobavljena konfiguracija je odvisna od naročila.
